Associação de geradores

Os geradores podem ser associados para melhor aproveitamento das suas características de resistência interna e de força eletromotriz.
Associação em série

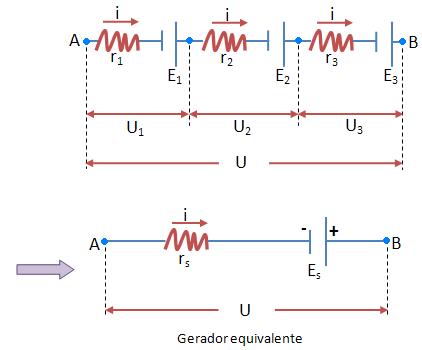

Nessa associação, o pólo positivo de um gerador liga-se diretamente ao pólo negativo do outro. Sua representação no circuito é:

Vejamos uma ilustração:


Objetivo: aumentar a potência fornecida por meio do aumento da f.e.m do sistema.

Propriedades da associação em série:

a) a corrente que atravessa todos os geradores é a mesma;

b) a f.e.m da associação é a soma das f.e.m dos geradores em série: ES = E1 + E2 + E3.

c) a resistência interna da associação é a soma das resistências internas dos geradores em série: rs = r1 + r2 + r3.

Associação em paralelo
Nessa associação, os pólos positivos são ligados a um único ponto, e os pólos negativos a outro.

Objetivos:

a) Aumentar a potência fornecida, porém por meio do aumento da intensidade da corrente do sistema.

b) Diminuir a corrente em cada gerador, a fim de não danificá-lo, mantendo a corrente do sistema acima dos seus limites.

Características da associação em paralelo:

a) a corrente divide-se entre os geradores;

b) a f.e.m da associação é igual àquela de cada um dos geradores associados: Ep = E

c) o inverso da resistência da associação é igual à soma dos inversos das resistências dos geradores associados:

Aplicação

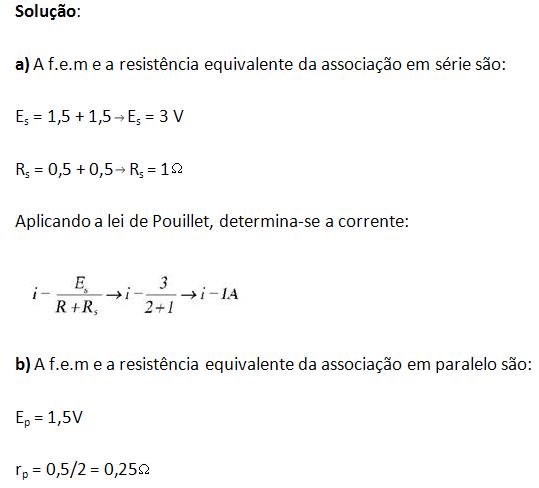

Duas pilhas iguais, cada uma com f.e.m E = 1,5 V e resistência interna r = 0,5 , são associadas. A associação é ligada a um resistor de 2 , conforme as figuras. Determine a intensidade da corrente no resistor em cada uma das associações.
