Associação de capacitores
Tanto os capacitores como os resistores, podem ser associados em paralelo ou em série.
O capacitor equivalente da associação dos capacitores é aquele que conserva quantidades iguais de cargas elétricas, sob a mesma d.d.p da associação.
Associação em paralelo
Existem as armaduras coletoras, que são as positivas, e as armaduras condensadoras que são as negativas. As positivas (coletivas) ficam ligadas entre si, apresentando assim o mesmo potencial, representado por VA. Já as negativas (condensadoras), também ficam ligadas entre si, porém apresentam um potencial comum, representado por VB.

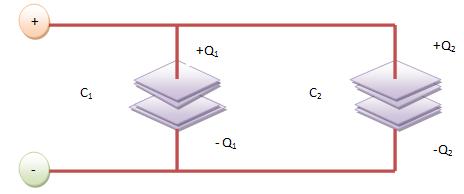

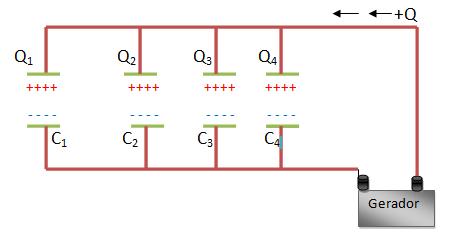

Vejamos a ilustração de um capacitor em paralelo:
É importante sabermos que todos os condensadores que estiverem em paralelo, eles estarão sujeito a uma mesma tensão, como: U = VA – VB.

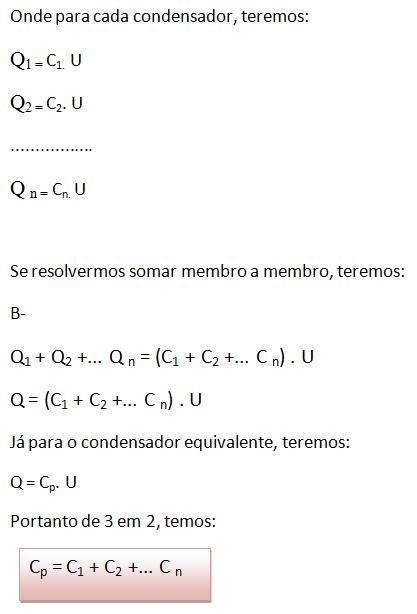

Vejamos agora a carga total que foi armazenada pelo sistema:
Associação em série
Na associação em série, a armadura condensadora, ou seja, a armadura negativa está ligada à armadura coletora, ou seja, a armadura positiva. É importante lembrar que o primeiro capacitor possui uma armadura elétrica positiva, pois ele receberá uma carga +Q e induz a carga –Q na armadura condensadora, ou seja, na armadura negativa.
A carga que foi induzida, representada por + Q, irá escorrer na direção da armadura coletora do outro condensador. Com isso a carga –Q será induzida a na armadura condensadora. Com isso a carga positiva irá escorregar para a armadura coletora de um terceiro capacitor, que irá induzir a carga negativa em sua armadura coletora, e assim por diante.

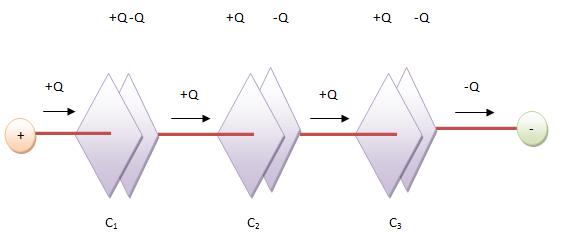

Vejamos a ilustração abaixo:
Com isso podemos concluir que quando os condensadores estão em série, eles irão apresentar cargas iguais.
Quando falamos da tensão representada por U, podemos afirmar que ela na associação é considerada a soma de todas as tensões individuais de cada condensador.
Vejamos:
Cada condensador apresenta:
Se considerarmos Cs como sendo a capacitância do condensador equivalente, teremos:
